标题: [教程]T43换灯管与屏轴。图文教程(修正图片显示) [打印本页]

作者: KennyChen 时间: 2008-12-3 16:03 标题: [教程]T43换灯管与屏轴。图文教程(修正图片显示)

（终于看到图片，谢谢大家提示。

）

网上关于换灯管的教程很多，但是关于T43的换灯管与屏轴图文教程几乎没有。也许是T43还没有老化到要换灯管吧。我的也许是个特例

写下这个记录，好让想换的后人有个参照。如果有什么不清楚，可以回帖或给我短信息。

由于觉得自己的屏幕很暗，一直想给自己的T43换灯管，好让灰暗的屏幕得以重生。
上一次在赛博兴冲冲地买回了30元的进口（JS说是进口）灯管，回家换上，虽然点亮了，但是由于焊工暴烂，很快就夭折了

。只能换回原来的那条灯管将就至昨天。
最近左边屏轴断裂，终于忍无可忍，无须再忍了

。带着小黑来到华强北。找到了JS云集的二手市场（在赛格正对面的华强电子世界的3，4楼）。买了灯管带线的10元（不相信自己的焊接工夫了)，屏轴一对80元（貌似山寨产品）。想叫JS换上的，但是手工费太贵了，30+50的手工费，让我决定自己换。

言归正传，动工前的准备图。

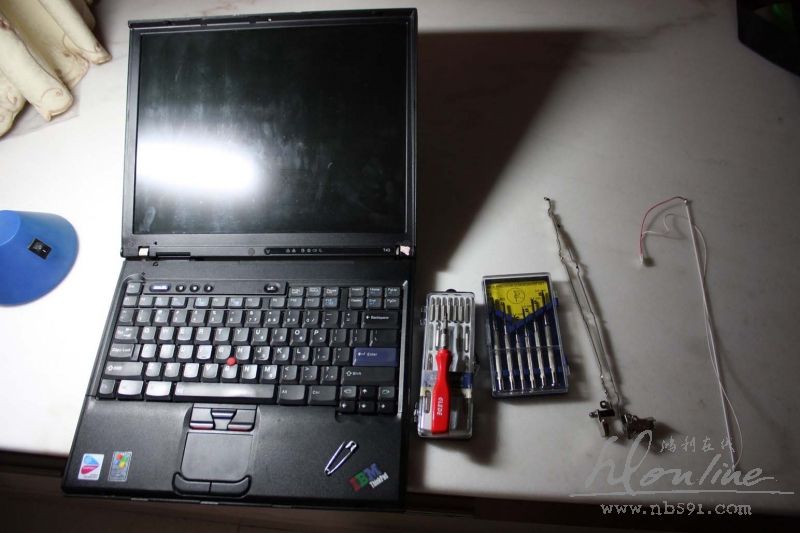

小黑，针，螺丝刀（液晶屏上有些超级小的螺丝，要用到最小的螺丝刀），屏轴，灯管

以下看图说话：

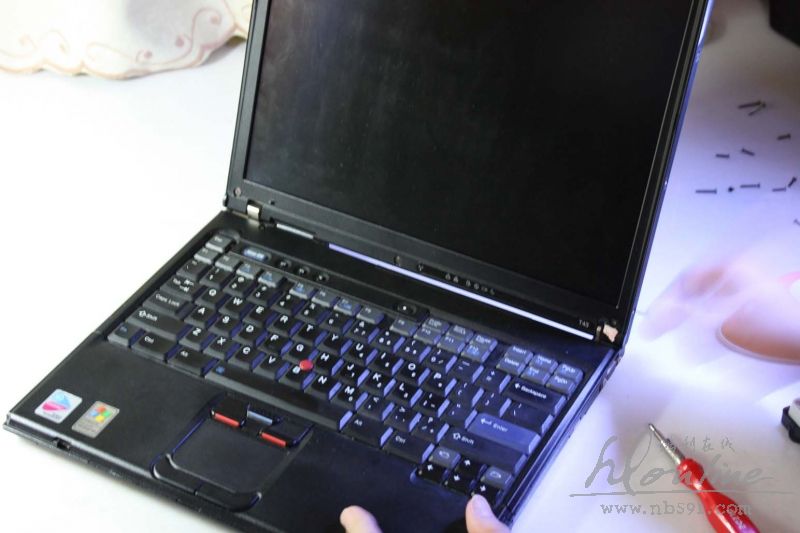

螺丝的防尘盖子用针挑开。面对屏幕，要拆的螺丝有：上方2个，左边3个，右边3个，下方3个。
拆完之后可以用点力小心地掀开屏幕的边框。确实要用点力，慢慢来，特别是第一次拆的时候。

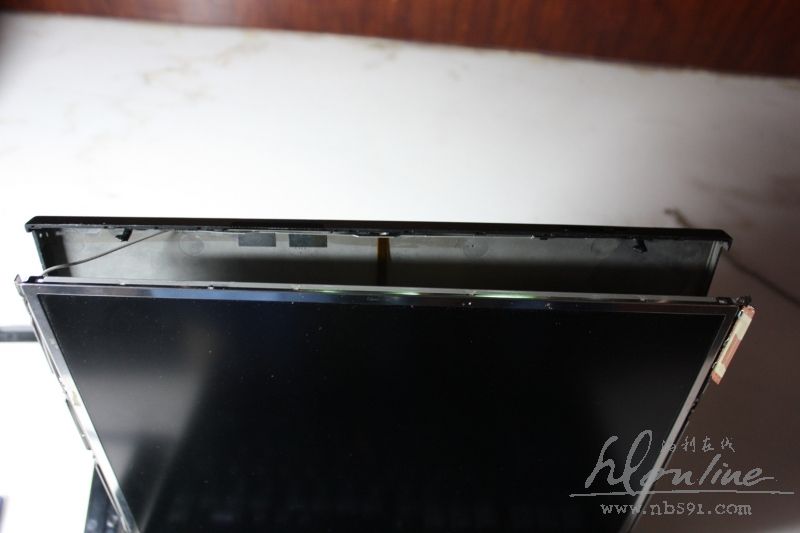

拿掉盖子之后，面对屏幕，右上角有一个螺丝，拆掉之后，屏幕可以和后盖稍微分离。

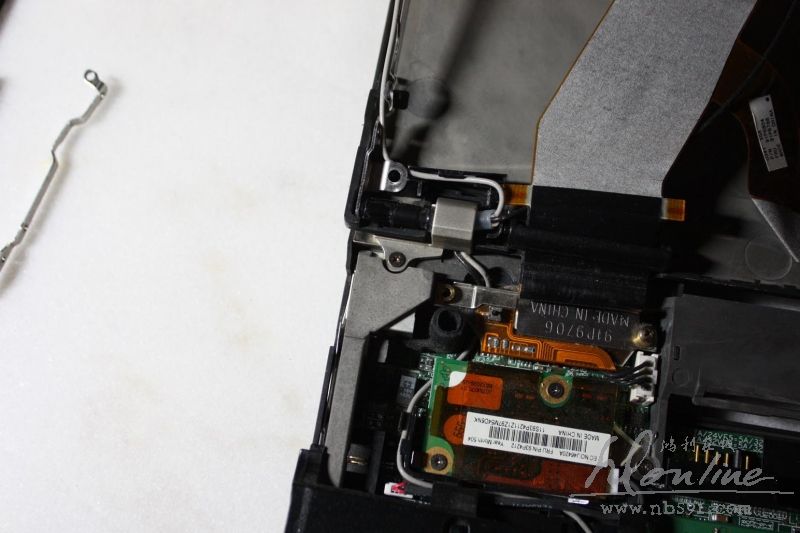

左上角的白线是无线网卡的一条信号线（另一条在右方），可以和顶部的屏钩一起拿下来。

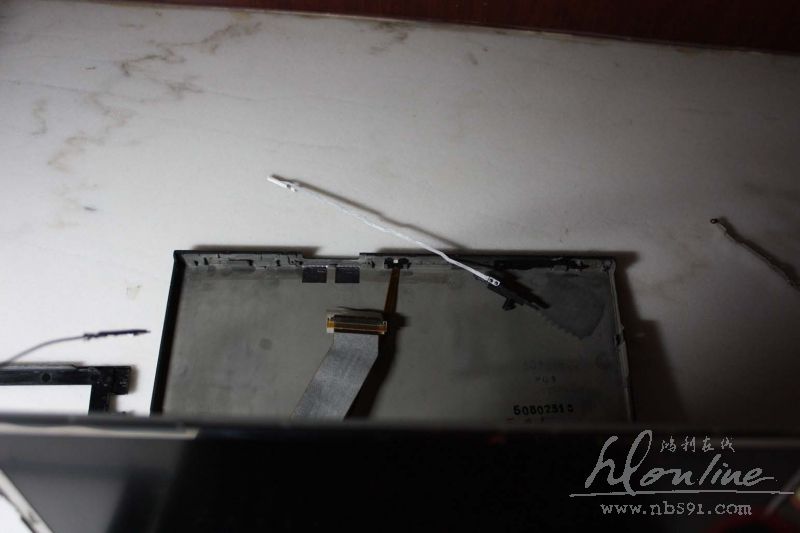

液晶面板背部有一条屏线，往下扯可以和屏幕分离。分离后如图。

再拧下左右两边屏轴的螺丝，再拆开右下方高压条的连线（粉红色和白色），就可以拿出屏幕了。

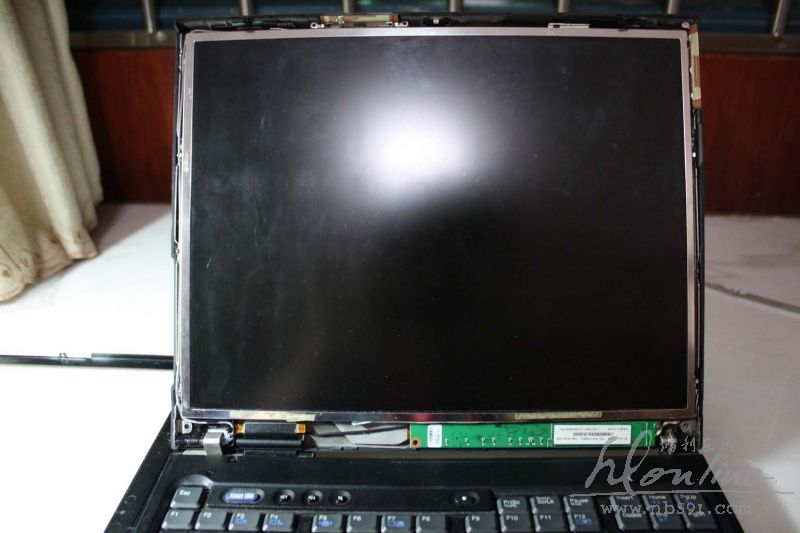

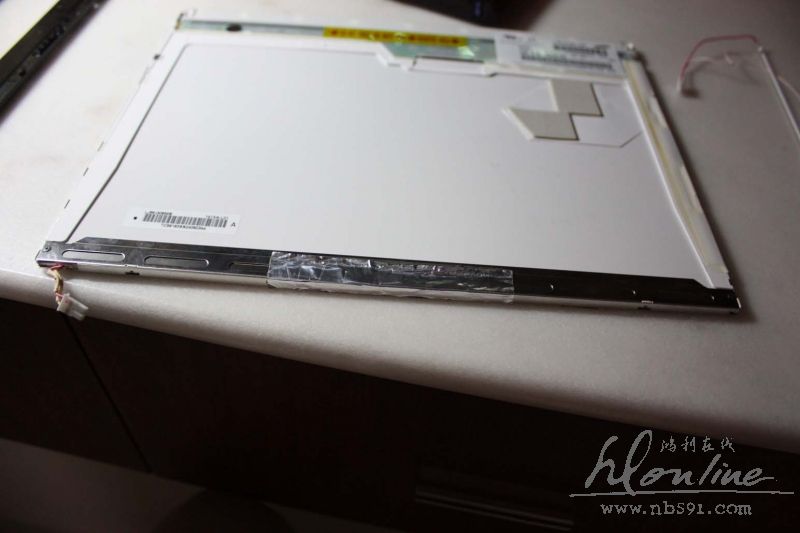

拿下屏幕的背面。
这里讲一下我的经验，个人认为伤害最小的拆灯管步骤。
1.如上图面对液晶屏面板。灯管就在下边框内。
2.要拆的螺丝有：下边框两个，左右两边框，靠近下边框的这头的螺丝，各一个。
3.撕掉银色的胶布或用戒刀在90°转弯处割断这块胶布。（前者后果装去的时候胶布会不平，如上图。所以推荐后者）
4.如下图所示，整个抠下灯管和外围铁条。

按红色箭头方面用力。

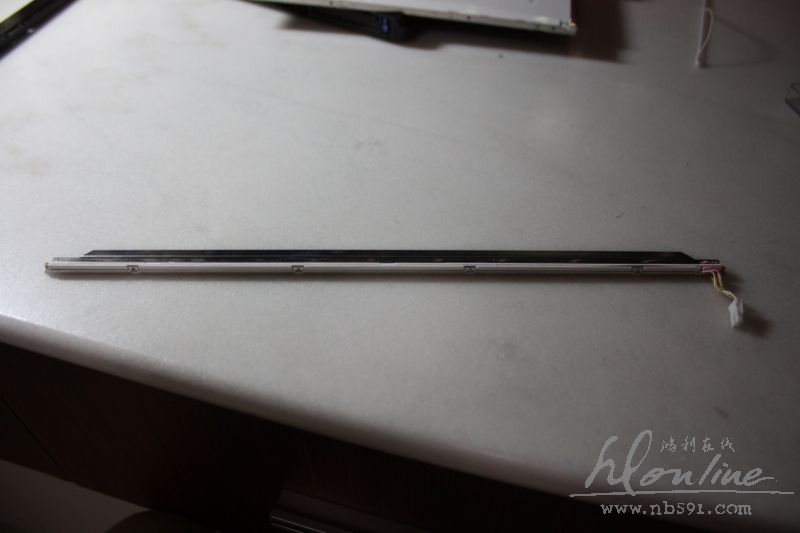

拆下来的灯管和外包围

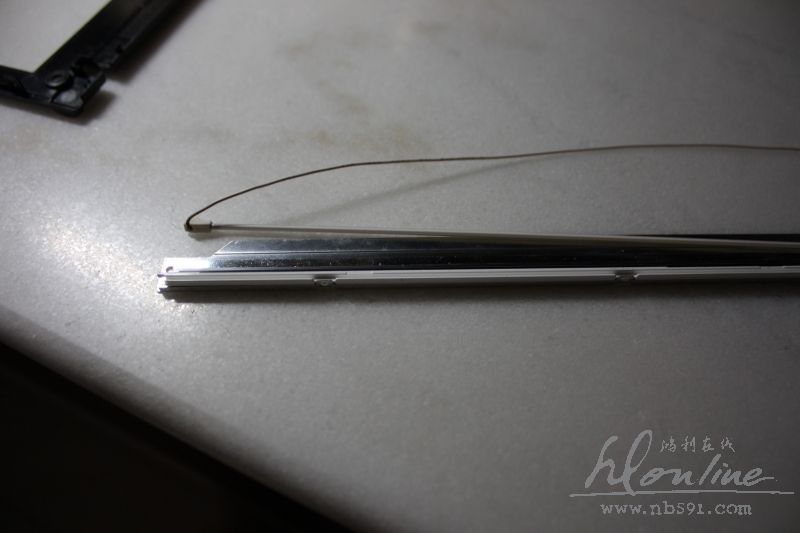

在两头稍微用力，可以弄出灯管，如上图。要小心，不要让外围铁皮变形，否则以后会漏光。

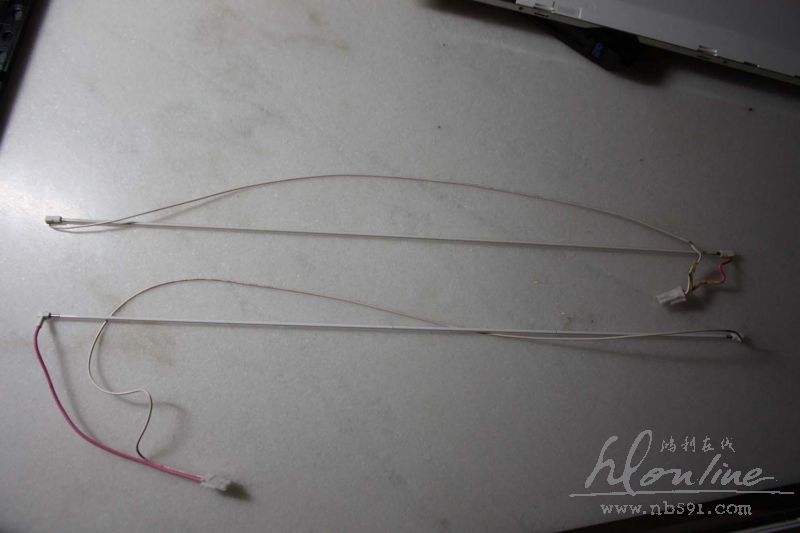

上面是旧的，下面是新的，新的线过长，装的时候会比较麻烦。

测试新灯管，拍摄效果比较夸张，实际没这么亮。

装回去的过程就不说了。但是提醒一句，装比拆更需要耐心，细心。切记。

下面说换屏轴
屏轴买回来，用说是无法轻易转动的，而且用力过猛的话，铁条会变形。

翻转小黑，把底部的所有螺丝拧下（光驱和硬盘的除外。。。）

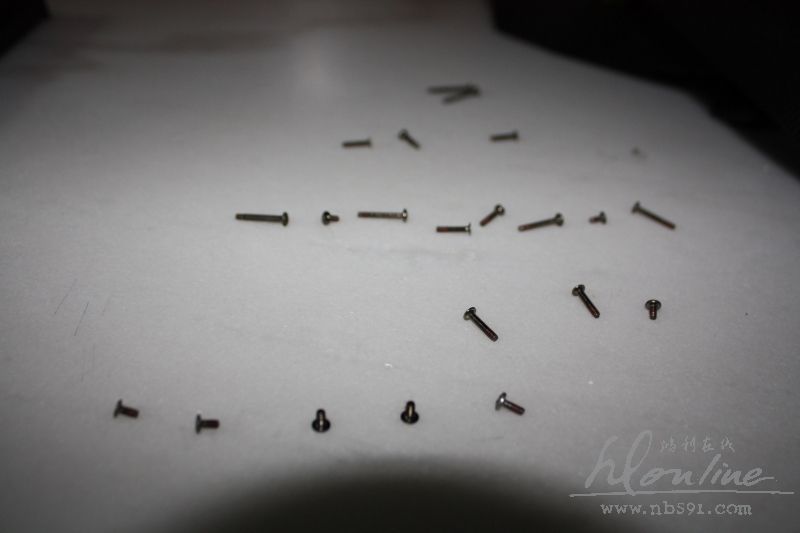

注意拆下来时候的位置，按行数和方位摆好，如上图。否则。。。

翻回来的时候，托掌和键盘都可以活动了，不过要注意不要扯坏他们连接主板的数据线。
两者都可以不用拿下来。内部有一颗螺丝。左侧，向上约10cm处，如图。
拧下这个螺丝，上面的U型外壳也可以拿下来了。

看到左上角的屏轴了，共三个螺丝，图中可以看到一个。另外两个在后边（注意不是背面，还是左上角，和图中这个螺丝成90°处）。拧下三个螺丝，就可以取下屏轴，也注意不要扯断无线网卡的信号线。

装回去的过程就不说了。最后如下图，大功告成。

最后说下效果吧，屏轴比较山寨，螺丝孔有时候都不大准，但是装好后用起来感觉还行。
灯管很白，纠正了偏黄的问题，亮度没达到我想象的效果，但比原来的亮了。但是颜色比较淡。没有漏光。
