什么是LED屏/ThinkPadX200/X200S/X301/T400/T500等那些是LED屏?

具体小黑那款采用的是LED屏?CFRP+GFRP复合材料是什么?见文章底部!
自从ThinkPad X300上市以来,LED背光屏就一直受到广大黑友的关注与好评,的确如此,不管是在节能上面,还是显示效果和使用寿命来看,LED都有着非普通灯管背光屏的巨大优势。就目前来讲,在T/W/X/SL系列中,都有配备LED背光屏的机型,这样就个很多人在购买上带来了烦恼,如何区分LED背光和普通背光屏呢?之前,我发过一篇帖子就是在讨论这个问题,当时也咨询过了TP的工程师,当时给出的答复是只有拆机,别无他法,后来论坛上的一些朋友也纷纷献策,对于如何分辨也提出了不错的建议,但是都没有一个比较好的,准确的方法来分辨。
       闲话说了一大堆,那如何分辨呢?其实很简单,就是在机器开机且在外接电源的情况下,将屏幕的亮度调节到最低(即为零),如果是LED背光屏,屏幕会如同关闭一样,几乎看不到显示屏显示;如果是非LED背光屏,亮度还是有的。两者差别很大,即使没有其他机器的对比,也能很清楚的分辨出来。总结一句话,就是LED背光屏将亮度调为“0”,整个屏幕如同关闭一样,非LED背光屏则不会。


以下资料来源网络:
LED显示屏分为图文显示屏和视频显示屏,均由LED矩阵块组成。
图文显示屏可与计算机同步显示汉字、英文文本和图形;视频显示屏采用微型计算机进行控制,
图文、图像并茂,以实时、同步、清晰的信息传播方式播放各种信息,
还可显示二维、三维动画、录像、电视、VCD节目以及现场实况。
LED显示屏显示画面色彩鲜艳,立体感强,静如油画,动如电影,
广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。
它的优点:亮度高、工作电压低、功耗小、微型化、易与集成电路匹配、驱动简单、寿命长、耐冲击、性能稳定。


大家知道,笔记本由于特殊的结构,注定其屏幕不能很大,所以我们见到的笔记本大多是采用了TFT LCD材质。液晶面板本身只负责图象的生成,而亮度则是依靠背光灯管投射在液晶屏幕上。可以说LCD显示屏是笔记本最核心、成本最高,同时也是功耗最大的部件之一。前边已经介绍过,虽然目前被广泛应用的TFT LCD屏技术已经相当成熟,但它存在一些先天不足,例如色域狭窄、能源利用率低、功耗较高及寿命短等。其实这些都与它采用CCFL(Cold Cathode Fluorescent Lamps,冷阴极荧光灯)背光技术有很大的关系。而为了解决这些问题,人们一直在寻找着其替代技术及产品,在这个过程中,LED背光技术便被纳入了我们的视线。目前已经出现了多款采用这一技术的笔记本电脑产品。

毫不夸张地说,LED背光技术的引入,使LCD首次在色彩表现力方面可以和CRT相提并论。此外,由于LED的平面光源特性,LED背光还能实现CCFL无法企及的分区域的色彩和色度调节,从而实现更精确的色彩还原,以适应平面出版和图形设计工作的需要。


点燃的冷阴极荧光灯管

    与CCFL比较,LED背光灯可以更好的为笔记本提供稳定持续的工作,包括更小的灯管体积、更少的电力消耗、而且里面绝对不含有毒物质(比如水银),为了达到和CCFL等亮的要求,一块12寸笔记本屏幕至少要分布45个LED灯管,即使这样其能耗也比CCFL低了不少。那么到底什么是LED背光技术呢?

LED发光二极管

    LED背光技术应用到显示屏上,就是采用LED(Light Emitting Diode,发光二极管)为背光模组的液晶面板。LED(Light Emitting Diode),发光二极管,是一种固态的半导体器件,它可以直接把电转化为光。LED的心脏是一个半导体的晶片,晶片的一端附在一个支架上,一端是负极,另一端连接电源的正极,使整个晶片被环氧树脂封装起来。半导体晶片由两部分组成,一部分是P型半导体,在它里面空穴占主导地位,另一端是N型半导体,在这边主要是电子。但这两种半导体连接起来的时候,它们之间就形成一个P-N结。当电流通过导线作用于这个晶片的时候,电子就会被推向P区,在P区里电子跟空穴复合,然后就会以光子的形式发出能量,这就是LED发光的原理。而光的波长也就是光的颜色,是由形成P-N结的材料决定的。

所谓的LED(Light Emitting Diode)也就是我们常说的发光二极管,这种产品及其应用由来已久,例如路边的广告牌、家用电器上的各色指示灯、手电筒以及手机键盘上的背光照明等等都采用了LED作为光源。LED在我们的现实生活中的应用可谓随处可见,不过就其在显示器产品上,特别是在笔记本电脑产品上的应用来说,则还应该算作是一种新兴技术。

LED构造图

    LED的原理
    从发光原理上来看,LED是由数层很薄的搀杂半导体的材料制成,一层带有过量的电子,另一层则缺乏电子而形成带正电的“空穴”,工作时电流通过,电子和空穴相互结合,多余的能量则以光辐射的形式被释放出来,LED正是根据这样的原理实现电光的转换,又根据半导体材料物理性能的不同,LED可发出从紫外到红外不同光谱下不同颜色的光线,特别是LED不能发出白光的技术问题解决之后,为LED在显示领域的应用奠定了根本性的基础。

作为LCD显示设备下一代背光源的LED具有亮度高、色域广、反应快、可独立开关并且不含有害物质汞等诸多优势。不过综合起来说,采用LED作为背光源的LCD液晶面板与使用CCFL(冷阴极荧光灯)为光源的LCD相比,最大的优势主要体现在以下三点:
     一、采用LED背光的LCD厚度将进一步缩小

上图左侧表示的是SONY的VAIO TX系列屏幕厚度

    LED背光源是由众多栅格状的半导体组成,每个“格子”中都拥有一个LED半导体,这样LED背光就成功实现了光源的平面化。平面化的光源不仅有优异的亮度均匀性,还不需要复杂的光路设计,这样一来LCD的厚度就能做得更薄,同时还拥有更高的可靠性和稳定性。更薄的液晶显示面板意味着笔记本电脑拥有更轻的机身重量、更佳的移动性。例如,SONY推出的VAIO TX笔记本就采用了厚度仅有4.5mm的LED背光液晶显示屏。LED屏幕笔记本面板厚度约为普通CCFL屏幕笔厚度的1/2。
    二、更长的寿命,更低的耗电量,还更环保
有数据表明,光是液晶屏就占据笔记本电脑整机能耗的30%左右,而采用了LED背照光系统后,可以大幅降低能耗。它比通常用的CCFL类液晶屏省电48%。而且LED没有采用对环境有害的元素汞,相当环保,而CCFL中是含汞的。LED是非常环保的。

东芝照明大功率白色LED模块,寿命可达4万小时

    LED还有一大优点,那就是使用寿命长达10万小时,即使每天连续使用10个小时,也可以连续用上27年。以索尼推出的TX系列为例,和采用CCFT LCD的VAIO T系列相比,厚度从9mm降到了4.5mm,重量上降低了26%,延长了一个小时的电池续航时间,增加了一倍以上的屏幕抗压能力。由于传统LCD灯管需要将供电电压增加到530V后,灯管才能正常工作,而采用LED技术的屏幕,只要40V的电压就能够正常工作,使电力得到更加高效的利用,达到9个小时的超长电池续航时间。
    三、LED背光屏的色彩表现力远胜于CCFL
    更高的刷新频率使得LED在视频方面有更好的性能表现,LED显示屏的单个元素反应速度是LCD液晶屏的1000倍,在强光下也可以照看不误,并且适应零下40度的低温。

RGB LED光源大幅提升色彩表现力

    另一方面,原有的CCFL背光由于色纯度等问题,在色阶方面表现不佳。这就导致了LCD在灰度和色彩过渡方面不如CRT。据测试,采用CCFL背光只能实现NTSC色彩区域的78%,而LED背光却能轻松地获得超过100%的NTSC色彩区域。在色彩表现力和色阶过渡方面,LED背光也有显著的优势。


---------------------------------------------------------------------------------------
那么到底IBM ThinkPad都有那款机器是采用的LED屏呢?
目前最佳答案是:
X200系列都是LCD。
X200S系列标配应该是LED超薄屏(基本可以确定,屏幕外壳部分采用CFRP+GFRP下面有注解)。
X301系列标配应该是LED超薄屏(暂时无法确定,屏幕外壳部分采用CFRP+GFRP下面有注解)。
T400系列有的是LED有的是LCD(具体请参考报价单里屏幕标注)。
T500系列暂时不明。
W500系列暂时不明。
W700系列有的是LED有的是LCD(具体请参考报价单里屏幕标注)。
-------------------------------------------------------------------------------------
注:CFRP+GFRP解释如下

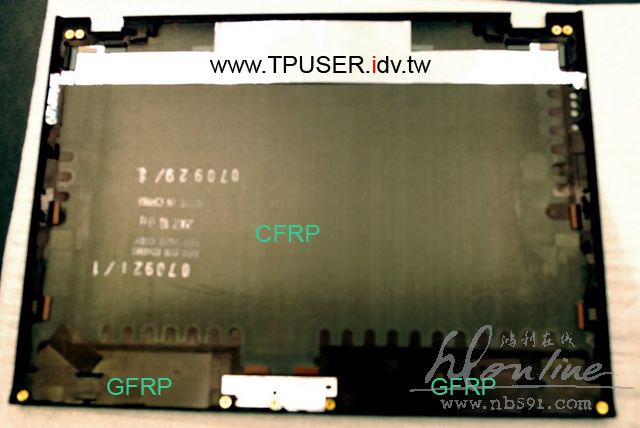

上图便是X300背盖内侧的特写(照片由Lenovo-tw提供),网友可以看到CFRP与GFRP的锯齿状融合线,换言之背盖是由两种不同的材质「融合」相拼而成。采用了「CFRP+GFRP」复合材质之后,根据Yamato Lab的内部评估,比采用LCD Roll Cage设计降低了47%的重量,而且实测的抗冲击效果甚至比T61更佳,显见X300的LCD背盖不但比T61更轻薄,而且更坚固。
注意:现在所说的是LED背光屏,而不是LED屏~!!!

得到联想确切答复,除拆机,不能有效的辨别LED背光屏!

再谈LED屏辨别 2008.09.09 LED背光屏------------------------------------------------------------------------------------------
采用LED屏与LCD屏的Thinkpad笔记本实物对比测试请继续关注本帖

居说也叫冷光源

TOP

传说中的沙发?哈哈,但是好像没看到哪些型号用的LED屏啊

TOP

呵呵,晚了一步

TOP

等用led的x200

TOP

呵呵,学习了
无限风光在险峰

TOP

讨论半天,原来你比我还明白,哎~
ThinkPad T420s
>Intel i7 -2640M
>8G DDR3 Memory
>160G SSD + HDD Bracket(320G)
>NVADIA NVS4200M 1G + Intel HD Graphics
>WiFi + Bluetooth + Camera + FPR
>Windows 7 64bit

TOP

没看到那款小黑用led,是不是这篇文章没有底部

TOP

原帖由 wopalm 于 2008-9-3 23:34 发表
没看到那款小黑用led,是不是这篇文章没有底部

是还没写完~
ThinkPad T420s
>Intel i7 -2640M
>8G DDR3 Memory
>160G SSD + HDD Bracket(320G)
>NVADIA NVS4200M 1G + Intel HD Graphics
>WiFi + Bluetooth + Camera + FPR
>Windows 7 64bit

TOP

那天找了一些文章看了,超级专业...

大概就知道是更加好的.呵呵

老吴,LED屏,如何检测...坏点.
