标题: [其他] X200内置双硬盘成功X18-M 80G G2+WD640G（转） [打印本页]

作者: domingo 时间: 2010-7-21 18:54 标题: X200内置双硬盘成功X18-M 80G G2+WD640G（转）

来源： 51nb专门网作者：流氓牛

太高兴了，昨天出差回来已经很晚了，一看，两个盘都已经到了，放下所有事，先把X200给搞定了，终于成功了
现和大家分享一下

目前发现的BUG：
在BIOS下不能加密，不过这个也没有多大关系
数据盘可以加密，X18-M只是拿来装系统用的，能不能加密无所谓了

先上X18-M G2 80G和WD640G的图片

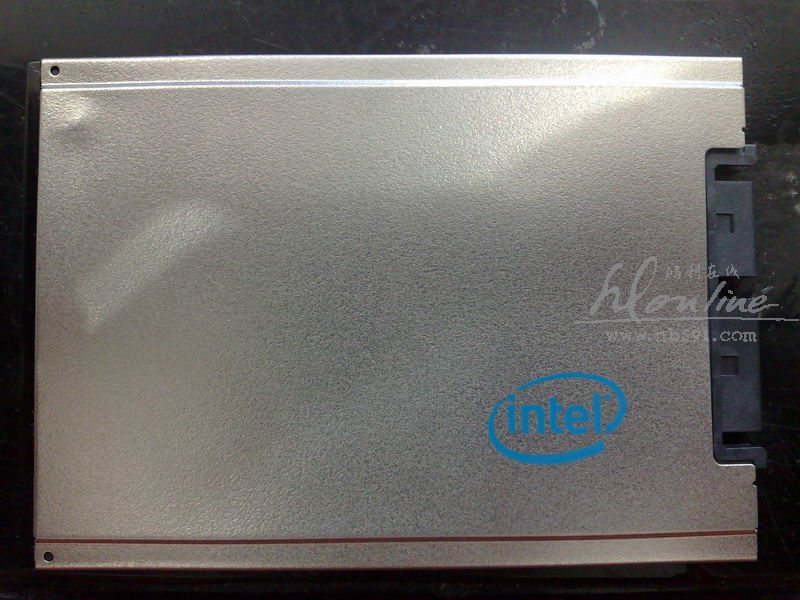

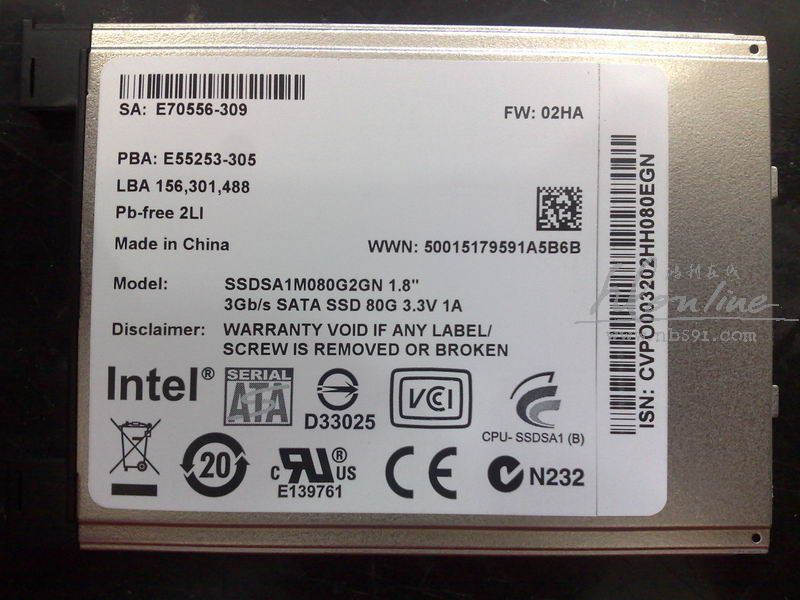

X18-M G2 80G正面图

X18-M G2 80G反面图

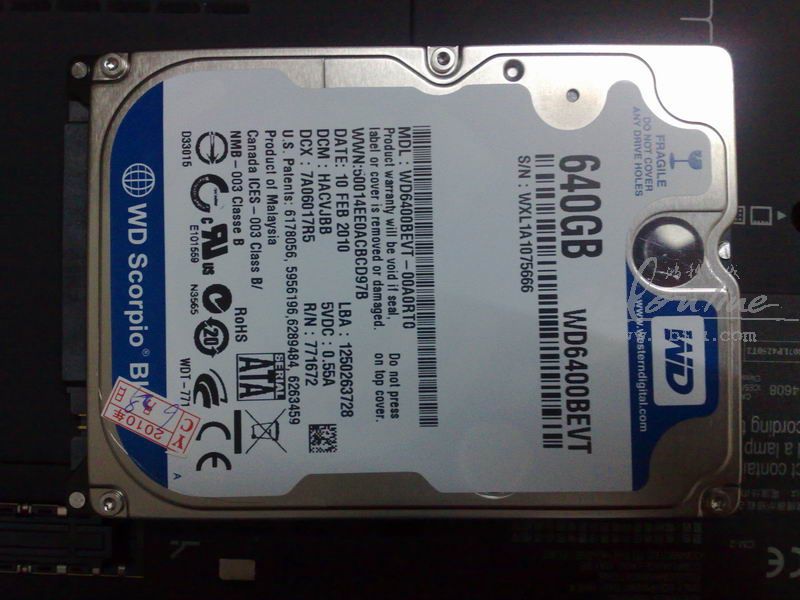

WD640G正面图

WD640G反面图

[ 本帖最后由 domingo 于 2010-7-21 18:56 编辑 ]

图片附件: 1.jpg (2010-7-21 18:55, 76.13 KB) / 下载次数 11473
http://www.nb591.com:8989/attachment.php?aid=54931&k=1ec88e91f53f801d56e22e87fb27ecf0&t=1789300805&sid=FZC35z

图片附件: 2.jpg (2010-7-21 18:55, 85.28 KB) / 下载次数 11518
http://www.nb591.com:8989/attachment.php?aid=54932&k=baad13552de08ade08748ae38f2989c1&t=1789300805&sid=FZC35z

图片附件: 3.jpg (2010-7-21 18:55, 70.59 KB) / 下载次数 11491
http://www.nb591.com:8989/attachment.php?aid=54933&k=ea3ba4306d817c7fe2e96d7b8a056e61&t=1789300805&sid=FZC35z

图片附件: 4.jpg (2010-7-21 18:55, 69.58 KB) / 下载次数 11642
http://www.nb591.com:8989/attachment.php?aid=54934&k=c67307722f7590cd4fa4390829b4482c&t=1789300805&sid=FZC35z

作者: domingo 时间: 2010-7-21 18:57

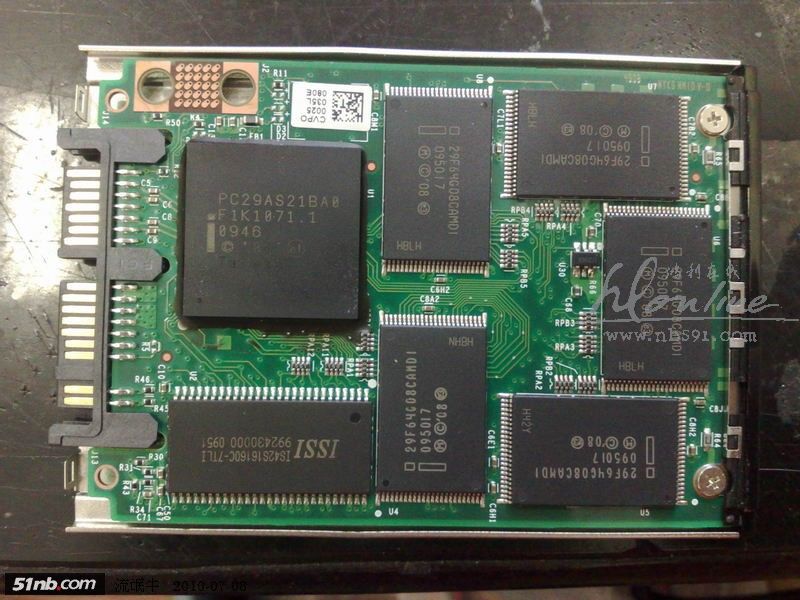

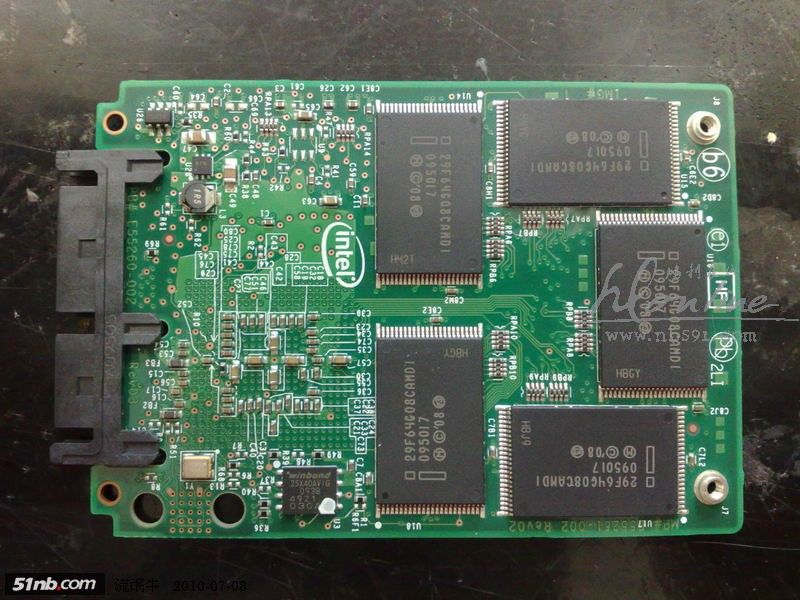

X18-M G2 80G拆机图

正面

反面

硬盘定义和EXP卡槽大小

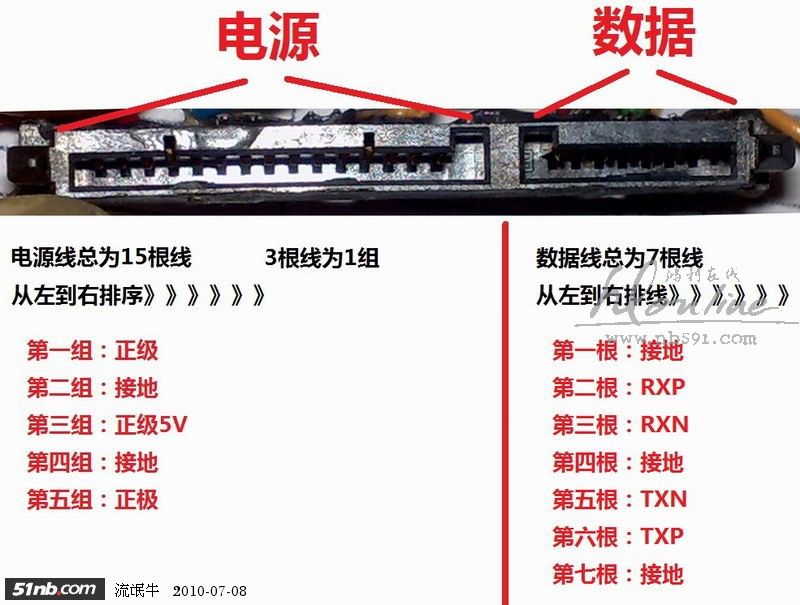

2.5寸SATA接口的电源和数据定义图

1.8寸Micro SATA电源接口定义图
因为SATA数据接口的定义是一样的，我就不发了，用2.5寸的SATA数据定义就可以了

[ 本帖最后由 domingo 于 2010-7-21 18:59 编辑 ]

图片附件: 5.jpg (2010-7-21 18:58, 96.12 KB) / 下载次数 10585
http://www.nb591.com:8989/attachment.php?aid=54935&k=e5a3291f91800d65d033b203d608e663&t=1789300805&sid=FZC35z

图片附件: 6.jpg (2010-7-21 18:58, 103.29 KB) / 下载次数 10376
http://www.nb591.com:8989/attachment.php?aid=54936&k=c7c033f8cf47d2e18976e11a3ebaa861&t=1789300805&sid=FZC35z

图片附件: 7.jpg (2010-7-21 18:58, 79.36 KB) / 下载次数 10430
http://www.nb591.com:8989/attachment.php?aid=54937&k=ed609eb2ccf75776546cab912cc954a8&t=1789300805&sid=FZC35z

图片附件: 8.jpg (2010-7-21 18:58, 53.61 KB) / 下载次数 10733
http://www.nb591.com:8989/attachment.php?aid=54938&k=ea0377f7e2c2d92a1e9c6133c87cf9a4&t=1789300805&sid=FZC35z

作者: domingo 时间: 2010-7-21 18:59

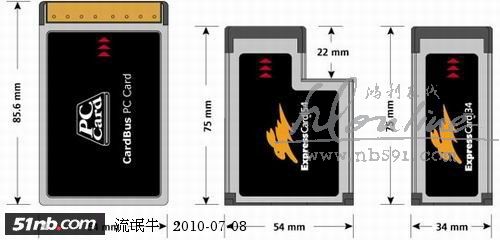

PCMCIA和Express卡的大小

正题来了，上面了解了个个部件的定义后，那就开始动手了
拆机我就不多说了，呵呵

主板底坐接口的SATA定义

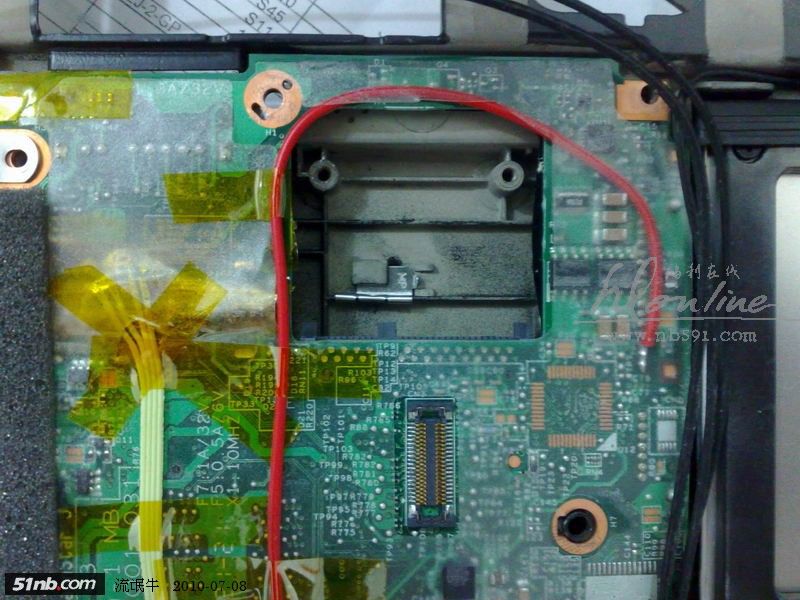

拆掉主板上EXP卡槽的接口
飞出来的这条线是给X18-M用的GND《负极》

从自带的2.5寸硬盘位飞出3.3V的供电给X18-M用
因为2.5寸硬盘用掉的是5V的电压
3.3V的电压是空着的，再考虑电流的问题，X18-M要求是3.3V 1A的供电
所以从原生的坐子是飞来供电线，就不会存在供电不足的问题

[ 本帖最后由 domingo 于 2010-7-21 19:01 编辑 ]

图片附件: 9.jpg (2010-7-21 18:59, 23.98 KB) / 下载次数 10884
http://www.nb591.com:8989/attachment.php?aid=54939&k=1a6515a340243c5943b9f1fc3433c6ac&t=1789300805&sid=FZC35z

图片附件: 10.jpg (2010-7-21 18:59, 107.72 KB) / 下载次数 10424
http://www.nb591.com:8989/attachment.php?aid=54940&k=410c2197858bf33d6473420cf4da6420&t=1789300805&sid=FZC35z

图片附件: 11.jpg (2010-7-21 19:00, 76.79 KB) / 下载次数 10533
http://www.nb591.com:8989/attachment.php?aid=54941&k=cd29e2033ce0ac3116a338a197a26dbb&t=1789300805&sid=FZC35z

图片附件: 12.jpg (2010-7-21 19:00, 95.71 KB) / 下载次数 10383
http://www.nb591.com:8989/attachment.php?aid=54942&k=70c5b32dc74e77b507cb51af5b9cbb60&t=1789300805&sid=FZC35z

作者: domingo 时间: 2010-7-21 19:03

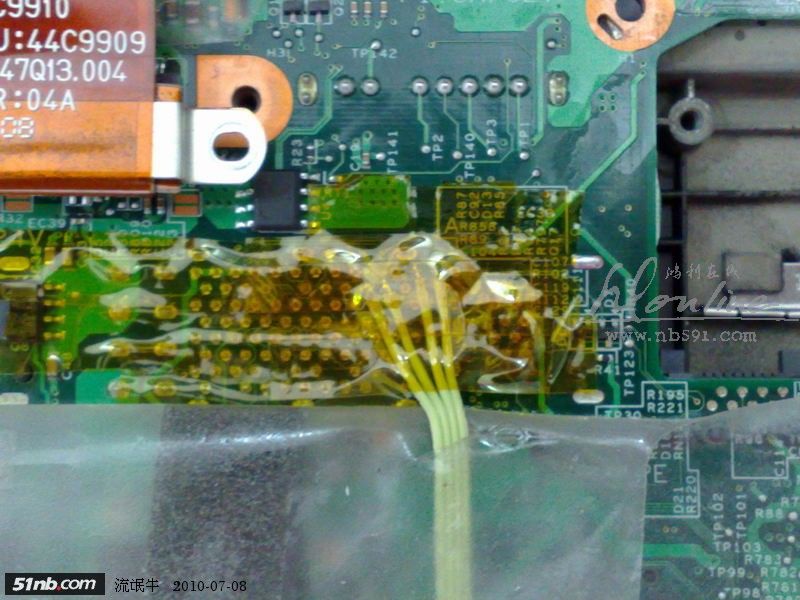

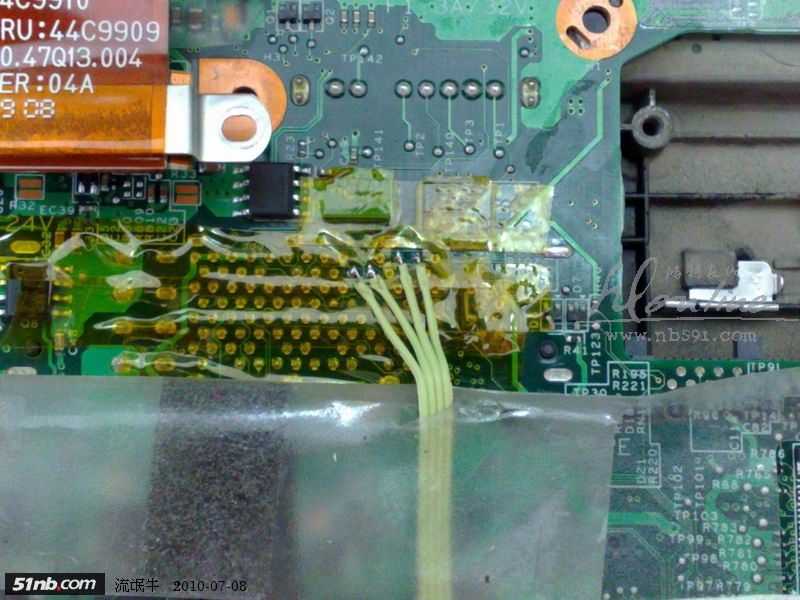

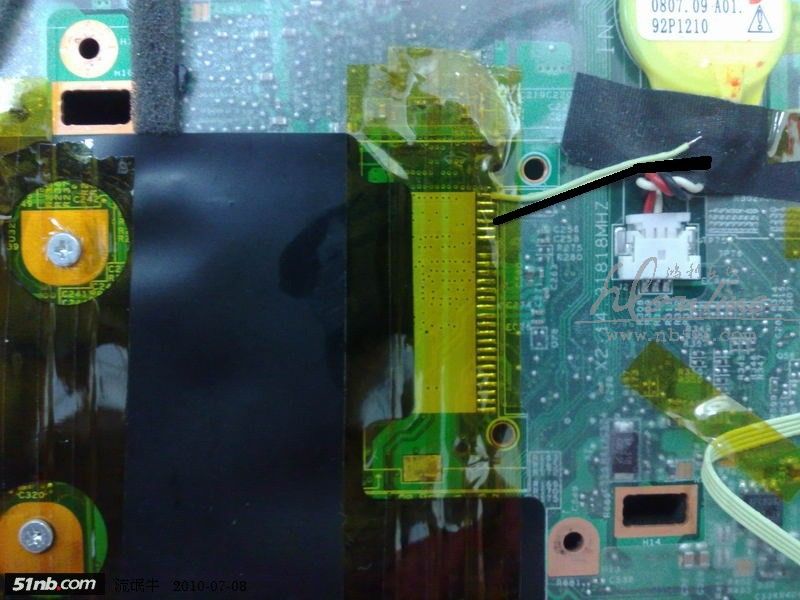

飞线好主板上的SATA数据接口的线

贴好决缘胶布

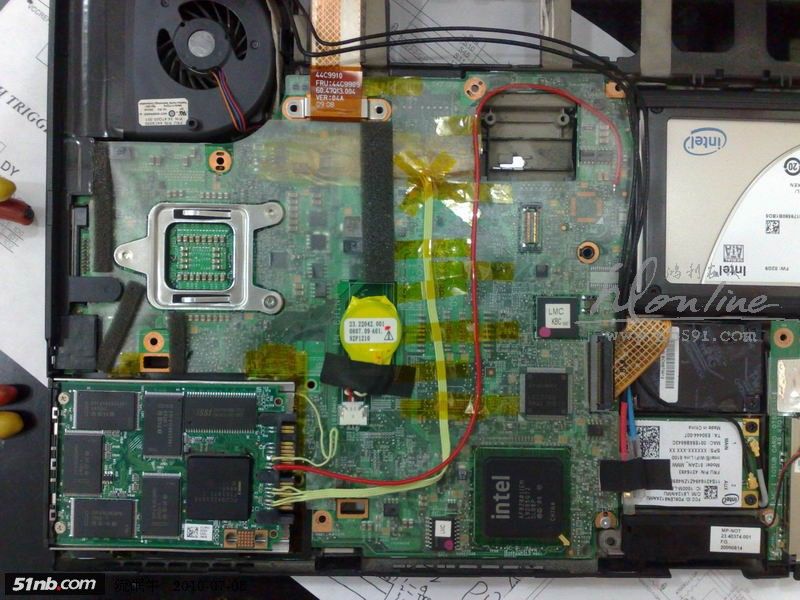

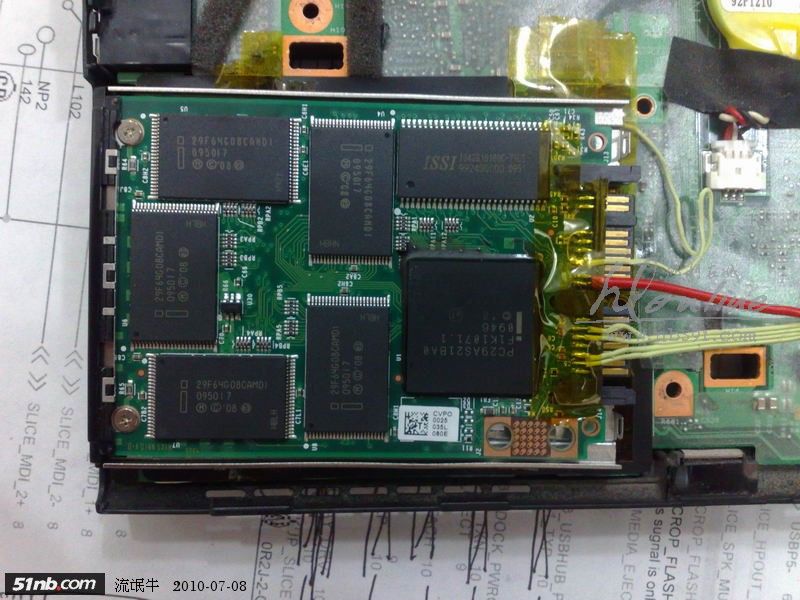

把电源线和SATA数据线飞线到X18-M的硬盘上
这里要说明一下：

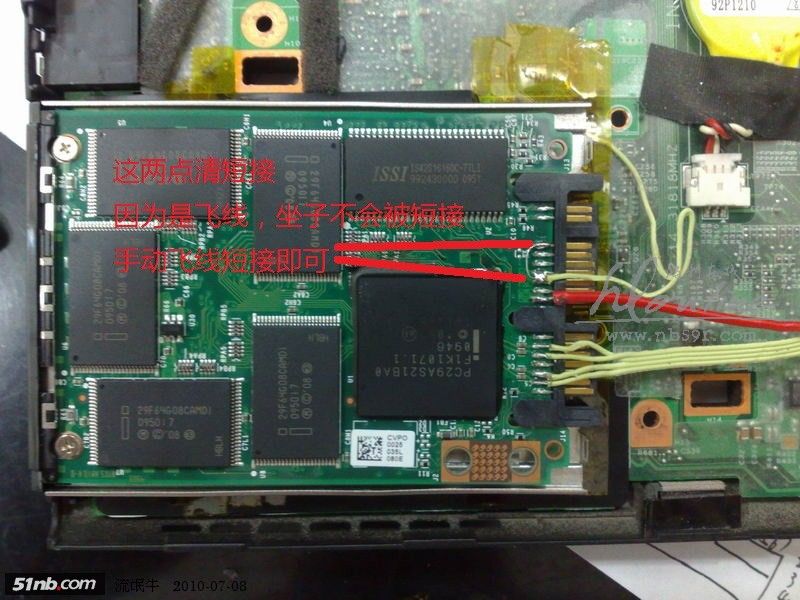

硬盘上有一个是检测脚，要和GND短接的，不短接，会认不出硬盘的

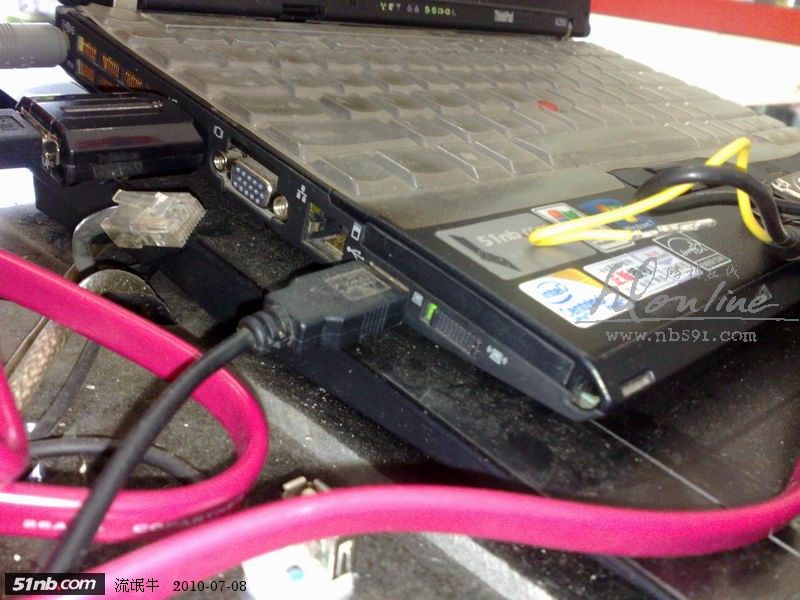

测试图

[ 本帖最后由 domingo 于 2010-7-21 19:04 编辑 ]

图片附件: 1.jpg (2010-7-21 19:04, 95.19 KB) / 下载次数 10568
http://www.nb591.com:8989/attachment.php?aid=54943&k=228983b62cb72db637d8079aacb89a2d&t=1789300805&sid=FZC35z

图片附件: 2.jpg (2010-7-21 19:04, 87.11 KB) / 下载次数 10361
http://www.nb591.com:8989/attachment.php?aid=54944&k=e44b6713466e9decc84c0857ed53bee7&t=1789300805&sid=FZC35z

图片附件: 3.jpg (2010-7-21 19:04, 94.99 KB) / 下载次数 10376
http://www.nb591.com:8989/attachment.php?aid=54945&k=17bd53d343332cc8e7b8ce8747287cc8&t=1789300805&sid=FZC35z

图片附件: 4.jpg (2010-7-21 19:04, 99.25 KB) / 下载次数 10438
http://www.nb591.com:8989/attachment.php?aid=54946&k=7bf4825c879bbd1e125271ba3ec77f5d&t=1789300805&sid=FZC35z

作者: domingo 时间: 2010-7-21 19:06

在X18-M上贴好决缘胶布，再把壳子装回去

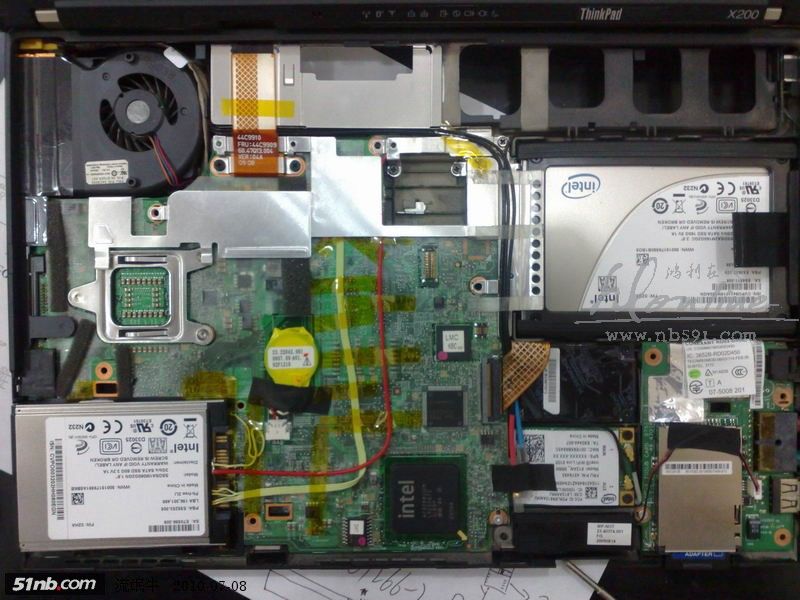

完成后的全图

外观的完整度

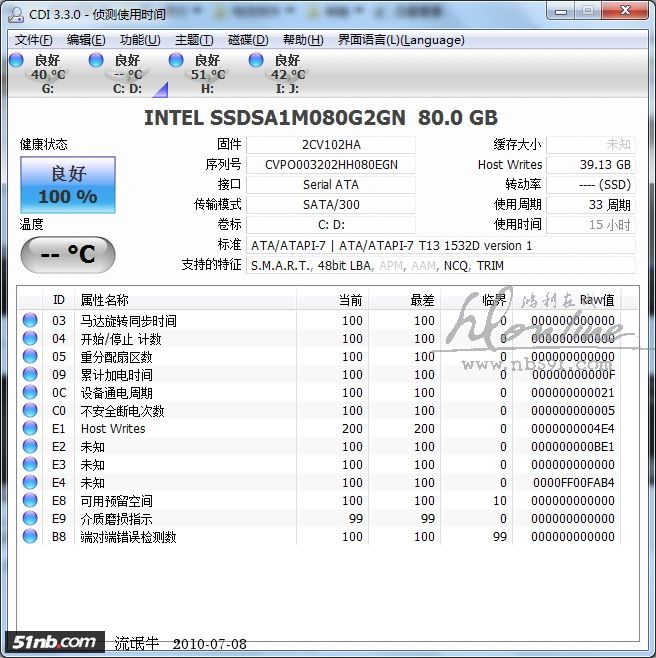

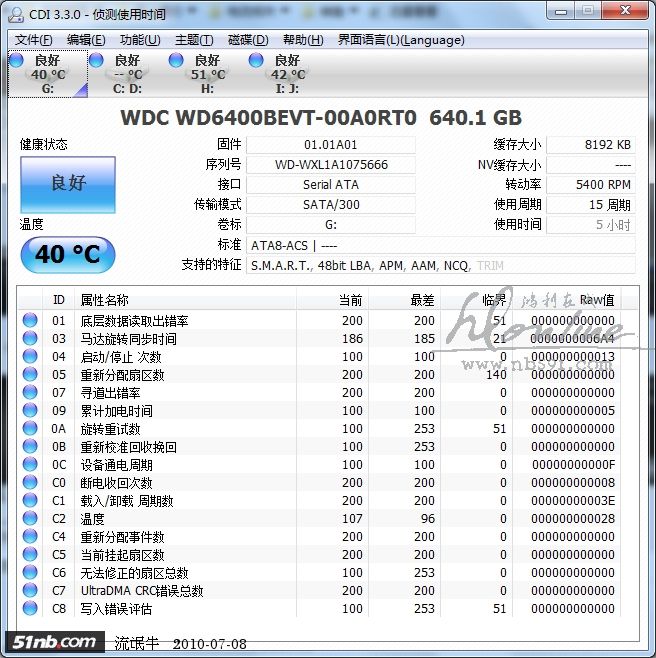

硬盘参数图：

[ 本帖最后由 domingo 于 2010-7-21 19:08 编辑 ]

图片附件: 1.jpg (2010-7-21 19:07, 91.85 KB) / 下载次数 10612
http://www.nb591.com:8989/attachment.php?aid=54947&k=2298e1450113183109b66c7ef6709e7a&t=1789300805&sid=FZC35z

图片附件: 2.jpg (2010-7-21 19:07, 89.87 KB) / 下载次数 10388
http://www.nb591.com:8989/attachment.php?aid=54948&k=fa86764f99b9d83ad29af3773d4c01bc&t=1789300805&sid=FZC35z

图片附件: 3.jpg (2010-7-21 19:07, 83.05 KB) / 下载次数 10549
http://www.nb591.com:8989/attachment.php?aid=54949&k=64e4a1d9e96ac509eba959ff954264da&t=1789300805&sid=FZC35z

图片附件: 4.jpg (2010-7-21 19:07, 103.83 KB) / 下载次数 10397
http://www.nb591.com:8989/attachment.php?aid=54950&k=8b408dfc5b5837a0954fe5e32d4c64ea&t=1789300805&sid=FZC35z

图片附件: 5.JPG (2010-7-21 19:07, 118.31 KB) / 下载次数 10378
http://www.nb591.com:8989/attachment.php?aid=54951&k=58a96f2f870d4935dc693faae6ed16b8&t=1789300805&sid=FZC35z

作者: hjjspecial 时间: 2010-7-21 19:15

版主真能折腾啊。

哎，T60的狗屁945芯片限速实在是很不爽。我的机器是X25-V+WD 640+WD 320 正好1T呵呵

作者: hdwwt007 时间: 2010-7-21 19:31

高手高手，

作者: chnldc 时间: 2010-7-21 20:30

呵呵，硬件知识就是这样积累起来的

作者: cdma250 时间: 2010-7-21 20:47

打造了一台最快进XP的X200

作者: dailingppp 时间: 2010-7-21 21:14

高手高手高高手！

作者: sunshenf 时间: 2010-7-21 21:45

我擦这作者太牛了一直想着X200有没有可能改造下塞下双2.5硬盘，没想到真有人成功了......

作者: scq1984 时间: 2010-7-21 21:54

强！请教版主，你用的黄色透明绝缘胶带，学名叫什么啊，哪里有卖啊？我找了很久都没有买到呵呵

作者: hnuyl 时间: 2010-7-21 21:55

主板集成一块最好

作者: cdefg 时间: 2010-7-21 22:18

还要飞线，这种破坏性改造还是不玩了。

作者: cdefg 时间: 2010-7-21 22:19

由于是飞线，线材使数据损失必然不小，ssd的性能就降低了。

作者: xiaoning0706 时间: 2010-7-21 23:44

像改装车一样改装小黑。高人！！！！

作者: yoyoik 时间: 2010-7-22 04:33

楼主是牛人呀

作者: hnuyl 时间: 2010-7-22 12:15

想法、技术、设备、钱

作者: gluan 时间: 2010-7-22 12:47

那几根飞线，搭的比较牛。佩服。也够烧钱的。

作者: altf 时间: 2010-7-22 23:21

强帖ｍａｒｋ先

作者: 秋天的百合 时间: 2010-7-23 20:46

提示: 作者被禁止或删除内容自动屏蔽

作者: jo.waldner 时间: 2010-7-24 23:32

这个好复杂啊，还是t系列双硬盘方便

作者: drowning6 时间: 2010-7-25 11:48

太深奥了。看不懂了都。

作者: baliaopaoba 时间: 2010-7-26 08:22

楼主啊我的wd640g悲剧啦！水货！不知你的wd640g用着怎么样啊？是行货么？

我也不知是wd640g没有希捷的好还是wd本身就不适合做随机盘呢？

作者: dwj1989nba 时间: 2010-7-26 13:15

折腾帝~~~ 无极限啊

作者: hbsddanfo 时间: 2010-8-3 23:42

好东西. 收藏了

作者: smilebaoqian 时间: 2010-8-4 11:50

这个是装双硬盘吗？

作者: yookcc 时间: 2010-8-4 17:04

强人啊真能折腾

作者: wincap 时间: 2010-9-6 18:44

这都能行，有蒋工的潜质

作者: zss1306 时间: 2010-9-15 22:11

老大就是老大

作者: laotun 时间: 2010-9-17 20:04

我靠,电源线啊,连上就行,就是不管匹配,你也至少用上八根线,一个地线一个信号线,构成一个传输线啊,这样传什么数据,传燥声吧,先不说你这样能用多少速度传东西,就这样,线下面的器件都无法稳定工作了.

作者: wincap 时间: 2010-9-19 10:44

不敢这么弄，一般玩玩就行了，呵呵

作者: wmzhdwl 时间: 2013-3-21 20:25

厉害
佩服啊

作者: 轻舞飞扬11 时间: 2013-4-17 17:28

不错不错啊

作者: 轻舞飞扬11 时间: 2013-4-17 17:28

先学习了，再慢慢动手
